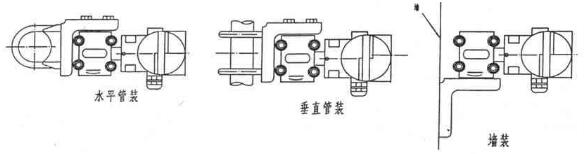

差壓變送器的測量精度在很大程度上取決于變送器的正確安裝與調試。工藝流程中取壓點的選擇、引壓管線的敷設、以及差壓變送器安裝位置的確定等是差壓變送器正確測量的保障。因而在安裝前需認真檢查變送路是否符合測試點的要求，如: 測量范圍、材質、工作壓力、溫度、防爆等級等是否符合實際要求，確定差壓變送器安裝方案。差壓變送器安裝具有管式安裝和墻式安裝兩種方式。管式安裝方式可以安裝在2”水平、垂直管子上，墻式安裝方式可以用四只膨脹螺栓固定在墻壁上或用 四只螺絲固定在盤面上。(安裝方式、尺寸見下面安裝方式圖)。

　　1、管式安裝用U形螺栓(任選)管子為2” (直徑)

　　2、安裝支架、孔徑: 11 mm (任選)

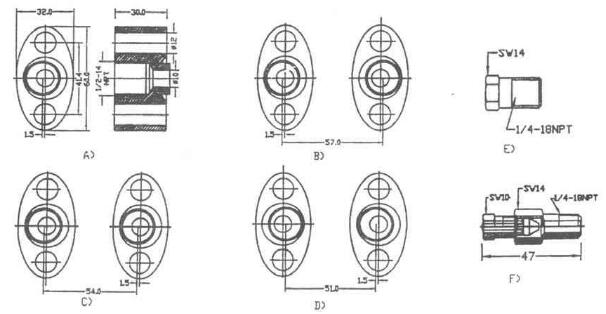

　　差壓變送器法蘭為1/4" -18NPT錐管連接螺紋。引壓管線可以通過1/4" -18NPT錐管連接管頭直接安裝在差壓變送器法蘭上,正負兩根引壓管間距為54mm。這種安裝方式雖然簡單但不利于差壓變送器調整和拆卸;引壓管線也可以通過三通閥安裝在差壓變送器法蘭上(三通閥須自備或特別定購)，引壓管線也可以通過橢圓法蘭安裝在差壓變送器法蘭上，橢圓法蘭為1/2”-14NPT錐管連接螺紋，通過擰下橢圓法蘭固定螺桿，使差玉變送器很方便地從工藝流程引壓管線上拆下來。可以通過橢圓法蘭改變引壓管徑，也可通過改變-一個或個橢圓法蘭尺寸， 圖B) C)D)為橢圓法蘭不同安裝角度尺寸。圖E) F)為EJA差壓變送器法蘭密封絲堵和放氣排污閥。注:橢圓法蘭、密封絲堵和放氣排污閥為選購件。
