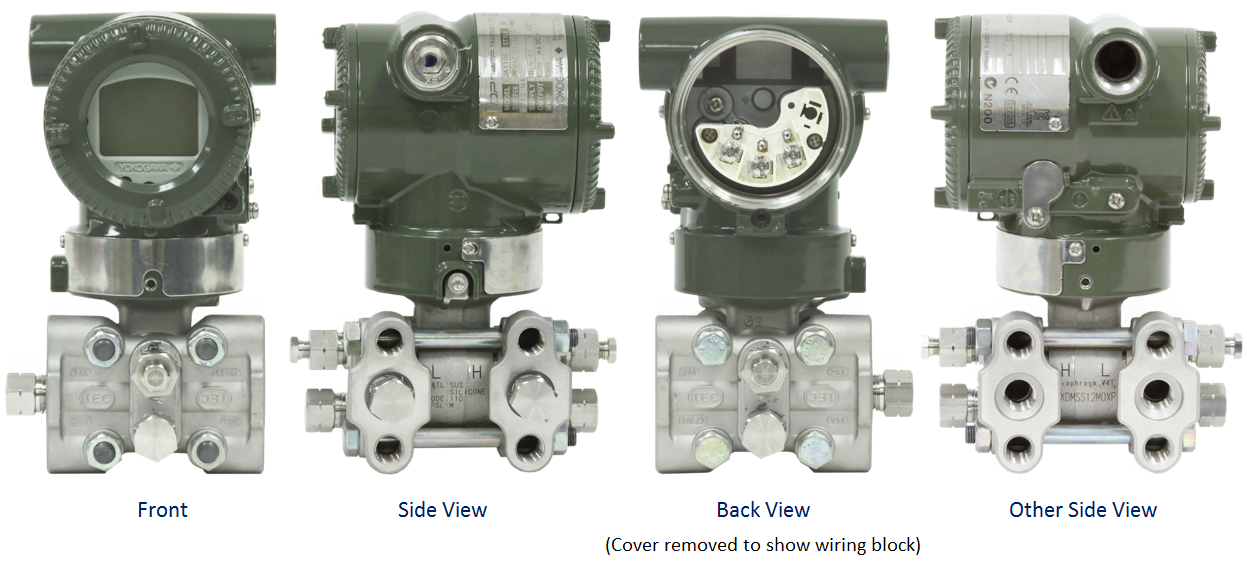

Yokogawa橫河EJA110E差壓變送器

產品簡介

EJA110E差壓變送器可用于測量液體，氣體或蒸汽的流量，液位，密度和壓力。EJA110E型高性能差壓變送器適用于測量液體，氣體或蒸汽的流量，液位，密度和壓力，并將其轉換成4~20mA DC的電流信號輸出，具有遠程設定和自診斷等功能。EJA-E系列支持BRAIN、HART/HART(1-5V)低功耗和FOUNDATION?現場總線或PROFIBUS PA通信協議。

更新時間：2019-03-05

訪問量：1676

產品咨詢 021-57629782

產品分類

PRODUCT CLASSIFICATION

規格

		EJA110E 差壓變送器
		F膜盒	L膜盒	M膜盒	H膜盒	V膜盒
測量范圍		-5~5kPa	-10~10kPa	-100~100kPa	-500~500kPa	-0.5~14MPa
		(-20~20inH2O)	(-40~40inH2O)	(-400~400inH2O)	(-2000~2000inH2O)	(-71~2000psi)
測量量程		0.5~5kPa	0.5~10kPa	1~100kPa	5~500kPa	0.14~14MPa
		(2.0~20inH2O)	(2~40inH2O)	(4~400inH2O)	(20~2000inH2O)	(20~2000psi)
精度		±0.055%	±0.055%	±0.055%	±0.055%	±0.055%
防護等級		IP66/IP67，NEMA 4X
防爆規格		NEPSI, FM，CENELEC ATEX，CSA，IECEx
輸出信號		4~20mA DC， BRAIN, HART/HART(1~5V DC)低功耗，F(xiàn)OUNDATION現場總線或PROFIBUS PA兩線制數字通信
電源		BRAIN和HART：10.5~42V DC(普通型和隔爆型） 10.5~32V DC（帶避雷器） 10.5~30V DC(本安、n型，非易燃型) 數字通訊(BRAIN和HART: 最小16.6V DC） HART (1~5V)：9~28V DC
		Fieldbus:9~32V DC (本安Entity模式：9~24V DC，本安FISCO模式：9~17.5V DC)
環境溫度		-40~85℃ (-40~185℉) (普通型)
		-30~80℃ (-22~176℉) (內藏顯示表)
過程溫度		-40~120℃ (-40~248℉) (普通型)
Z大工作壓力		16MPa(2300psi) 25MPa(3600psi)
安裝		2-inch管安裝
接液部件材質	膜盒	F316L SST或 316L SST(膜片: 哈氏合金C-276)，哈氏合金C-276，鉭，蒙乃爾
	容室法蘭	ASTM CF－8M，哈氏合金C-276，蒙乃爾
外殼		鑄鋁合金、抗腐蝕鑄鋁合金、ASTM CF－8M不銹鋼

使用DPharp的多重感應功能可節省高達20％的資本支出。我們的競爭對手的變送器使用模擬傳感器，任何需要測量壓差（DP）和靜壓（SP）的應用都需要兩個獨立的變送器 - 一個用于測量DP，另一個用于測量SP。橫河電機的EJA110E變送器帶有多傳感器DPharp傳感器，可以用一臺變送器測量兩個過程變量（DP和SP）。兩臺變送器的成本不止一臺變送器

操作

數字性能

使用新的半導體設計和制造，橫河電機設計了DPharp數字傳感器，以提供比競爭對手的舊模擬傳感器高的性能。盡管模擬傳感器是合適的，但即使是好的模擬傳感器，DPharp傳感器也要勝過它。帶有DPharp數字傳感器的橫河變送器可提供所需的一致性。

不同操作條件下的精度

橫河的DPharp傳感器可以測量單個傳感器的壓差（DP），靜壓（SP）和傳感器溫度。考慮到這三個過程數據，EJA110E變送器可實時補償DP測量的溫度效應和靜壓效應。這種補償被稱為動態補償，并增加了DP測量精度。競爭對手的模擬傳感器只能測量DP和傳感器溫度。所以，他們可以補償溫度效應; 但是，由于缺少SP測量，因此無法補償靜壓效應。

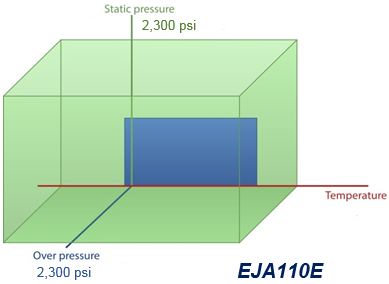

不同操作條件下的穩定性

在某種程度上，市場上的壓力傳感器能提供穩定的溫度和靜態壓力測量。但是，當傳感器過壓時（壓力>傳感器上限（URL））會發生什么情況 - 就像在啟動或關閉期間歧管排序錯誤時發生的情況一樣？另外，一個過程不安？在這些事情中，模擬傳感器被損壞，要求重新校準變送器以返回到操作，或者換。EJA110E可承受高達2,300 psi的超壓事情。一旦它恢復到正常工作壓力（壓力<傳感器的網址），變送器將恢復到規定的精度和穩定性規格范圍內的操作 - 不需重新校準。與模擬傳感器相比，橫河DPharp傳感器具有較好的運行范圍。

可靠性

橫河壓力變送器幫助工廠運行長時間。

橫河的DPharp有源傳感器，其背部支票診斷和堅固的結構使用戶能夠安全地運行他們的工廠，減少停機時間。

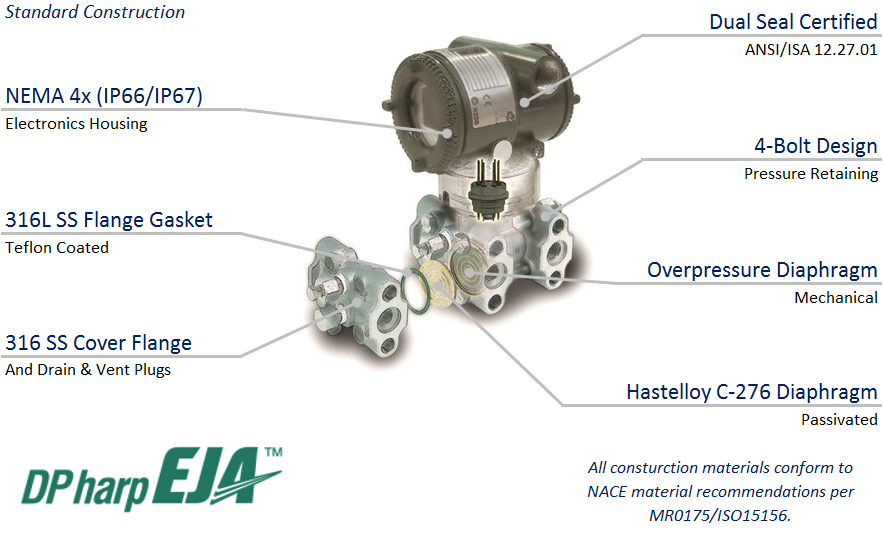

堅固的建筑

堅固的壓力變送器可以幫助您的工廠減少故障。橫河壓力變送器的結構特點旨在使其超出您的設備。四螺栓壓力保持設計，Teflon涂層316L不銹鋼法蘭墊片，以及符合ANSI / ISA 12.27.01的雙重密封 - 設計功能均可延長變送器的使用年限。

過壓保護

橫河DPharp壓力傳感器具有過壓保護功能，不受傳感器本身簡單穩健設計的影響。但是，橫河電機進一步發展，并在膠囊增加了一個機械系統，以保護變送器免受過壓事情的影響。這些事情可能是由意外的過程浪涌到不正確排序的流形。

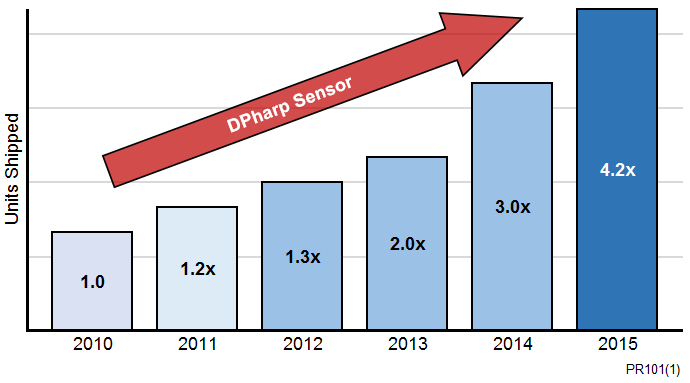

經過驗證的設計

從一張干凈的紙張開始，橫河電機在20世紀90年代初開發了一種新的壓力傳感 - DPharp傳感器。橫河電機在開發中做出了大量的資源。這一奉獻精神得到了回饋，到2015年初，已安裝了700多萬臺使用的橫河變送器和校準器。DPharp傳感器是成熟的。

驗證

橫河EJA-E壓力變送器系列的性能已得到單獨第三方的驗證。從安全系統SIL評級到一般性能評估，EJA-E系列已經給出的每項測試。

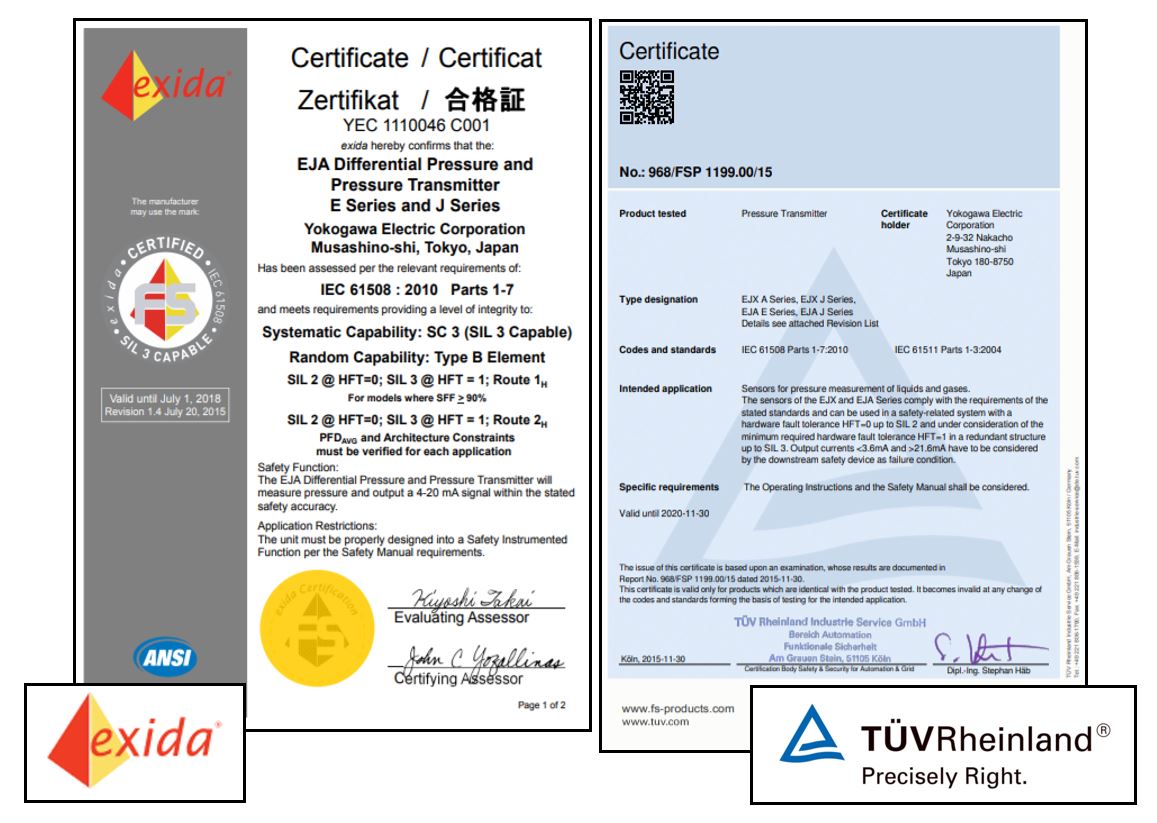

本質安全

橫河EJA-E系列壓力變送器都經過IEC61508：2010第1部分到第7部分和IEC61511：2004第1部分到第3部分的設計。它們適用于SIL 2安全應用中的單變送器，以及SIL 3安全應用中的雙變送器沒有選擇要求。使用橫河EJA-E變送器，您不需要維護兩個單獨的庫存 - 一個用于生產應用，一個用于安全應用。
