第1項：輸出信號 | |
-D |
4-20mA DC/BRAIN協議數字通訊 | |
-E |
4-20mA DC/HART協議數字通訊 | |
-F |
FF現場總線通訊 |
|
|
第2項：測量量程（膜盒） | |
|
第3項：高壓側（法蘭側）接液材質 | |
S |
JIS SUS316L JIS SUS316 JIS SUS316 | |
W |
哈氏合金C-276 JIS SUS316 JIS SUS316 |
|
|
第4項：法蘭規格 | |
J1 |
JIS 10K | |
J2 |
JIS 20K | |
A1 |
ANSI150 | |
A2 |
ANSI300 | |
P1 |
JPI150 | |
P2 |
JPI300 | |
D2 |
DIN PN10/16 | |
D4 |
DIN PN25/40 | |
G2 |
GB PN10/16 | |
G4 |
GB PN25/40 |
|
|

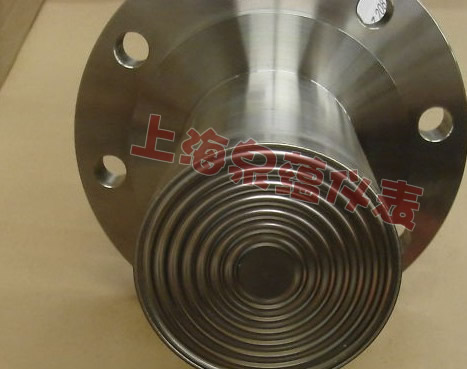

第5項：隔膜突出長度（X2） | |
2 |
X2=50mm | |
4 |
X2=100mm | |
6 |
X2=150mm |
|
|
第6項：法蘭尺寸/材質 | |
G |
100mm(4＂)/JIS S25C | |
H |
100mm(4＂)/JIS SUS304 | |
J |
100mm(4＂)/JIS SUS316 | |
D |
80mm(3＂)/JIS S25C | |
E |
80mm(3＂)/JIS SUS304 | |
F |
80mm(3＂)/JIS SUS316 |
|
|
第7項：低壓側過程接口 | |
0 |
無過程接頭（Rc1/4內螺紋在容室法蘭上） | |
1 |
Rc1/4內螺紋過程接頭 | |
2 |
Rc1/2內螺紋過程接頭 | |
3 |
1/4NPT內螺紋過程接頭 | |
4 |
1/2NPT內螺紋過程接頭 | |
5 |
無過程接頭（1/4NPT內螺紋在容室法蘭上） |
|
|
第8項：螺栓和螺母材質 | |
A |
JIS SCM435 | |
B |
JIS SUS630 | |
C |
JIS SUH660 |
|
|
第9項：安裝方式 | |
|
第10項：電氣接口 | |
0 |
G1/2內螺紋，一個電氣接口 | |
2 |
1/2NPT內螺紋，二個電氣接口，無盲塞 | |
3 |
Pg13.5內螺紋，二個電氣接口，無盲塞 | |
4 |
M20內螺紋，二個電氣接口，無盲塞 | |
5 |
G1/2內螺紋，二個電氣接口，一個盲塞 | |
7 |
1/2NPT內螺紋，二個電氣接口，一個盲塞 | |
8 |
Pg13.5內螺紋，二個電氣接口，一個盲塞 | |
9 |
M20內螺紋，二個電氣接口，一個盲塞 |
|
|
第11項：內藏顯示表 | |
D |
數字顯示表 | |
E |
數字顯示表帶測量范圍設置鈕 | |
N |
無 |
|
|
第12項： - | |
